スピーカーケーブルの接続

	6m巻きのスピーカーケーブルを、3mずつにカットして、 、ギボシ端子を圧着します。目印（赤いストライプ）が プリントされたコードにオス、もう一方にはメスを圧着します。画像のものを2本作ります。
	一本目のケーブルの両端にテープを巻いて、「左」と記入します。
	二本目のケーブルにも、両端にテープを巻いて「右」と記入します。左右のケーブルともに、赤いストライプがプリントされたコードをプラス側として使用します。
	スピーカーケーブルの端子を圧着していない側を、トランクの右側にあけた穴から外へ通します。

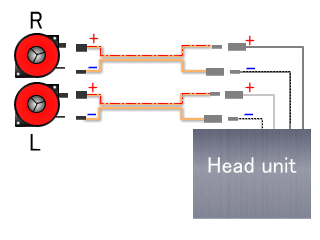

	左用のスピーカーケーブルを、ヘッドユニットの白色コードのペアに接続します。右側用は、ヘッドユニットの灰色コードのペアに接続します。両ペアとも、黒色の目印がプリントされている方がマイナス側になります。
	スピーカーケーブルをメンテナンスカバー内まで引き込みます。ノイズ対策として、車体のハーネスからなるべく遠ざけて取り回します。
	スピーカーの端子に適合するメス端子を、スピーカーケーブルに圧着します。大きい端子がプラスですので、スピーカーケーブルの目印がプリントされた側のコードに、大きい方のメス端子を圧着します。
	左右のスピーカーケーブルをスピーカーに繋ぎます。ハンドルやフォークなど、動く部分を避けて取り回します。
	これで全ての配線の接続が完了しました。音量と周辺環境に注意しながらセット全体の作動チェックをします。
